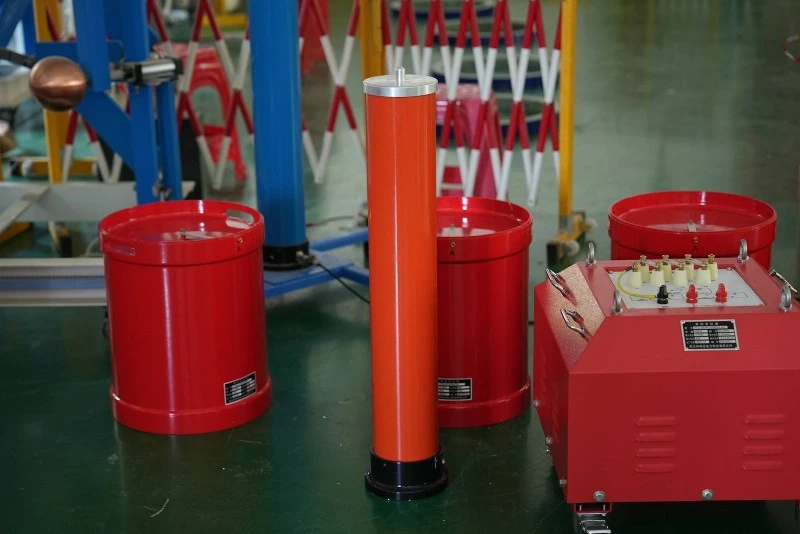

Σχεδίαση κυκλώματος συντονισμού σειράς LC; Η Wuhan UHV ειδικεύεται στην παραγωγήαπήχηση σειράς, με μεγάλη γκάμα επιλογής προϊόντων και επαγγελματικές ηλεκτρικές δοκιμές. Να βρειςαπήχηση σειράς, επιλέξτε Wuhan UHV.
Έρευνα για τη Θεωρία Κυκλωμάτων
Ο συντονισμός είναι ένα ειδικό φυσικό φαινόμενο και τα κυκλώματα με τέτοιες ιδιότητες ονομάζονται κυκλώματα συντονισμού. Δεν έχει μόνο εξαιρετικά υψηλή ερευνητική αξία στη θεωρία, αλλά έχει επίσης ένα ευρύ φάσμα εφαρμογών σε τομείς μηχανικής, όπως ηλεκτρική τεχνολογία, ραδιοτεχνολογία κ.λπ.
Στον τομέα της τεχνολογίας παλμικής ισχύος, υπάρχουν δύο κοινές μέθοδοι φόρτισης για πυκνωτές αποθήκευσης πρωτογενούς ενέργειας: φόρτιση σταθερής τάσης και φόρτιση σταθερού ρεύματος. Ο πρώτος βασίζεται σε έναν μετασχηματιστή συχνότητας ισχύος μεγάλου όγκου και συχνά χρησιμοποιεί αντιστάσεις φόρτισης για να περιορίσει την ισχύ φόρτισης, με την ενέργεια που καταναλώνεται από τις αντιστάσεις φόρτισης να είναι 50%. Το τελευταίο χρησιμοποιεί συχνά ένα κύκλωμα φόρτισης συντονισμού σειράς πλήρους γέφυρας για να επιτύχει φόρτιση πυκνωτών σταθερού ρεύματος μέσω μιας μεθόδου ενίσχυσης "ίσου βήματος". Έχει τα πλεονεκτήματα του μικρού μεγέθους, της υψηλής απόδοσης, της υψηλής πυκνότητας ισχύος και της καταλληλότητας για φορτία με μεγάλες παραλλαγές, καθιστώντας το ιδανικό τροφοδοτικό φόρτισης πυκνωτή. Οι κύριες μονάδες που αποτελούν το τροφοδοτικό φόρτισης συντονισμού της σειράς πλήρους γέφυρας περιλαμβάνουν επαγωγείς και πυκνωτές συντονισμού, συσκευές ισχύος και μετασχηματιστές παλμών. Αυτό το άρθρο καθορίζει τη σχεδίαση αυτών των παραμέτρων μονάδας μέσω αριθμητικών μεθόδων υπολογισμού και προσομοίωσης και διεξάγει προσομοίωση πλήρους κυκλώματος του σχεδιασμένου τροφοδοτικού συντονισμού φόρτισης της σειράς πλήρους γέφυρας με βάση το λογισμικό προσομοίωσης κυκλώματος Pspice.
Το πείραμα συντονισμού σειράς είναι ένα τυπικό πείραμα σε κυκλώματα. Το πείραμα σχεδιάζει κυρίως τη χαρακτηριστική καμπύλη συχνότητας πλάτους και καθορίζει τον παράγοντα ποιότητας κυκλώματος (τιμή Q) μετρώντας το ρεύμα (ή την τάση εξόδου στην αντίσταση) στο κύκλωμα της σειράς RLC ως συνάρτηση της συχνότητας.
Σε ένα κύκλωμα σειράς RLC, όταν η συχνότητα f της πηγής σήματος εναλλασσόμενου ρεύματος εισόδου αλλάζει, η επαγωγική και η χωρητική αντίδραση στο κύκλωμα αλλάζουν επίσης και το ρεύμα στο κύκλωμα αλλάζει επίσης με f. Λαμβάνοντας την ενεργή τιμή U o της τάσης στην αντίσταση R ως απόκριση, όταν η πραγματική τιμή U i της τάσης εισόδου παραμένει σταθερή, κάτω από διεγέρσεις σήματος διαφορετικής συχνότητας, μετράται η τιμή U o. Στη συνέχεια, με τη συχνότητα f ως άξονα x-και U o/U i ως άξονα y- (καθώς το U i παραμένει σταθερό, το U o μπορεί επίσης να χρησιμοποιηθεί απευθείας ως άξονας y-), σχεδιάζεται μια ομαλή καμπύλη, η οποία είναι η χαρακτηριστική καμπύλη συχνότητας πλάτους, γνωστή και ως καμπύλη συντονισμού, όπως φαίνεται στο σχήμα .
Εικόνα 1
