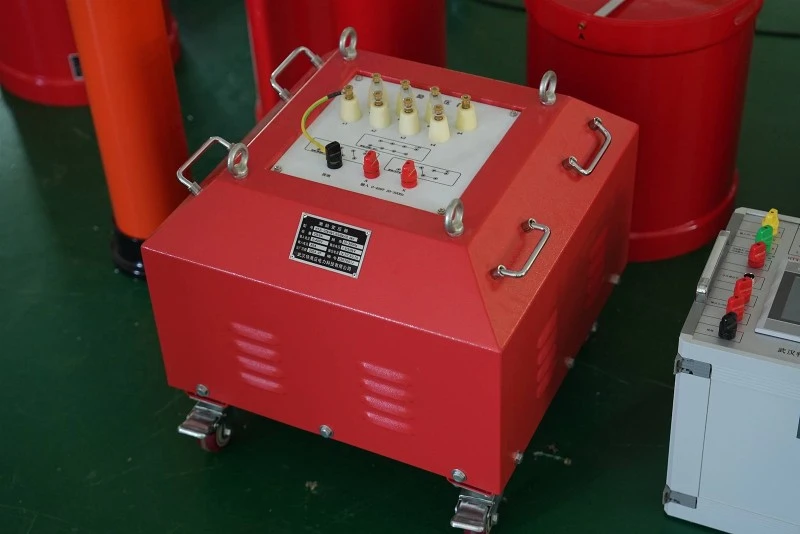

Συσκευή αντήχησης τάσης σειράς συχνοτήτων ισχύος? Η Wuhan UHV ειδικεύεται στην παραγωγήsαπήχηση έρις, με μεγάλη γκάμα επιλογής προϊόντων και επαγγελματικές ηλεκτρικές δοκιμές. Να βρειςαπήχηση σειράς, επιλέξτε Wuhan UHV.
Η ασφαλής λειτουργία των μετασχηματιστών απαιτεί όχι μόνο η απόδοση του μετασχηματιστή να πληροί τα εθνικά πρότυπα και τις τεχνικές απαιτήσεις του χρήστη, αλλά και η ηλεκτρική αντοχή της μόνωσης του μετασχηματιστή να πληροί τις τυπικές απαιτήσεις. Η ηλεκτρική ισχύς ενός μετασχηματιστή είναι απαραίτητη προϋπόθεση για την αξιολόγηση της ασφαλούς και αξιόπιστης λειτουργίας του υπό κανονική τάση λειτουργίας και μη κανονικές συνθήκες και η δοκιμή τάσης αντοχής στη συχνότητα ισχύος είναι μία από τις δοκιμές. Η δοκιμή αντοχής σε σύντομο-χρονικό έλεγχο τάσης στη συχνότητα ισχύος είναι η εφαρμογή της αντίστοιχης ονομαστικής τάσης αντοχής (ενεργής τιμής) στη μόνωση μία φορά. Κατά τη δοκιμή τάσης αντοχής στη συχνότητα ισχύος, η ελεγμένη περιέλιξη και τα καλώδια του μετασχηματιστή, καθώς και τα εξαρτήματα που συνδέονται με αυτόν (όπως διακόπτες), όλα υποβάλλονται στην ίδια τάση δοκιμής, ενώ η μη δοκιμασμένη περιέλιξη βραχυκυκλώνεται στη γείωση. Για πλήρως μονωμένους μετασχηματιστές (δηλαδή με το ίδιο επίπεδο μόνωσης στην αρχή και στο τέλος της περιέλιξης), το επίπεδο μόνωσης συχνότητας ισχύος και η τιμή τάσης αντοχής στη συχνότητα ισχύος στην αρχή και στο τέλος της περιέλιξης είναι συνεπή. Για διαβαθμισμένους μονωμένους μετασχηματιστές (δηλαδή με διαφορετικά επίπεδα μόνωσης στην αρχή και στο τέλος της περιέλιξης), η τιμή δοκιμής της τάσης αντοχής στη συχνότητα ισχύος είναι σύμφωνη με το επίπεδο μόνωσης της συχνότητας ισχύος στο τέλος της περιέλιξης.
Ο σκοπός της δοκιμής τάσης αντοχής στη συχνότητα ισχύος είναι να αξιολογήσει την κύρια αντοχή μόνωσης μεταξύ της περιέλιξης και του εδάφους και μεταξύ των περιελίξεων. Αυτός ο στόχος μπορεί να επιτευχθεί πλήρως για πλήρως μονωμένους μετασχηματιστές, αλλά για διαβαθμισμένους μονωμένους μετασχηματιστές, μπορεί να εκτιμηθεί μόνο η αντοχή μόνωσης της περιέλιξης στο άκρο του σιδερένιου ζυγού και η αντοχή μόνωσης του τμήματος περιέλιξης που οδηγεί στη γείωση. Όσον αφορά την αντοχή μόνωσης της περιέλιξης στη γείωση και μεταξύ των περιελίξεων, δεν μπορεί να επιτύχει τον στόχο αξιολόγησης.
1. Πειραματικός εξοπλισμός
Η δοκιμή τάσης αντοχής στη συχνότητα ισχύος αποτελείται κυρίως από δοκιμαστικό τροφοδοτικό, δοκιμαστικό μετασχηματιστή, εξοπλισμό μέτρησης και προστασίας. Η τροφοδοσία ρεύματος πρέπει να είναι ρυθμιζόμενη στη δοκιμή τάσης αντοχής στη συχνότητα ισχύος, η οποία μπορεί να επιτευχθεί με ρυθμιστές τάσης αυτοσύζευξης, ρυθμιστές τάσης πηνίου μετατόπισης, σετ σύγχρονης γεννήτριας κ.λπ. η τάση να είναι ίση ή μεγαλύτερη από την ονομαστική τάση στην πλευρά χαμηλής τάσης του δοκιμαστικού μετασχηματιστή.
Το σετ σύγχρονης γεννήτριας είναι μια ιδανική ρυθμιζόμενη πηγή ενέργειας. Τα πλεονεκτήματά του είναι η σταθερή συχνότητα και η καλή κυματομορφή. Τα μειονεκτήματά του είναι το ακριβό, το μεγάλο αποτύπωμα και ο υψηλός θόρυβος κατά τη λειτουργία. Κατά τη διάρκεια της δοκιμής τάσης αντοχής στη συχνότητα ισχύος, λόγω της χωρητικής φύσης του φορτίου, εάν η αντιστάθμιση δεν είναι καλή όταν χρησιμοποιείται ως τροφοδοτικό, εμφανίζεται συχνά αυτοδιέγερση.
Ένας αυτομετασχηματιστής είναι ένα μεταβλητό τροφοδοτικό που χρησιμοποιεί μια συρόμενη επαφή για να κινείται κατά μήκος της περιέλιξης. Η ρύθμιση της τάσης του δεν είναι ομοιόμορφη και βαθμολογείται, αλλά κάθε στάδιο είναι λεπτώς διαιρεμένο. Λόγω της χαμηλής τιμής, της εύκολης φορητότητας, της χαμηλής αντίστασης διαρροής, της καλής κυματομορφής και της ευρείας χρήσης. Αλλά λόγω των συρόμενων επαφών του, η χωρητικότητά του είναι περιορισμένη, καθιστώντας το κατάλληλο για ρύθμιση τάσης σε δοκιμαστικούς μετασχηματιστές μικρής χωρητικότητας.
Η αρχή ρύθμισης τάσης ενός ρυθμιστή πηνίου είναι να συνδέει δύο περιελίξεις με ίσες στροφές αλλά αντίθετες κατευθύνσεις περιέλιξης σε σειρά και να χρησιμοποιεί μια περιέλιξη βραχυκυκλώματος για να καλύψει τις δύο περιελίξεις σε σειρά. Η περιέλιξη βραχυκυκλώματος-μπορεί να κινηθεί προς τα πάνω και προς τα κάτω, ρυθμίζοντας έτσι την τάση. Λόγω της απουσίας συρόμενων επαφών στον ρυθμιστή πηνίου αλλαγής ταχυτήτων, η χωρητικότητά του μπορεί να γίνει πολύ μεγάλη και μπορεί να χρησιμοποιηθεί για τη δοκιμή μετασχηματιστών μεγαλύτερης χωρητικότητας. Ωστόσο, λόγω του πιθανού κορεσμού του μαγνητικού κυκλώματος στον σιδερένιο πυρήνα του ρυθμιστή του πηνίου αλλαγής, η κυματομορφή εξόδου τάσης μπορεί να είναι κακή. Επομένως, κατά την επιλογή θα πρέπει να λαμβάνονται μέτρα ανάλογα με την πραγματική κατάσταση.
Ο δοκιμαστικός μετασχηματιστής είναι ένας βασικός εξοπλισμός για την παραγωγή τάσης δοκιμής. Λόγω του γεγονότος ότι ο δοκιμασμένος μετασχηματιστής συμπεριφέρεται ως καθαρός πυκνωτής κατά τη δοκιμή τάσης αντοχής στη συχνότητα ισχύος, το μέγεθος της χωρητικότητας του δείγματος δοκιμής σχετίζεται στενά με την επιλογή της χωρητικότητας του δοκιμαστικού μετασχηματιστή. Κατά τη διάρκεια του πειράματος, απαιτείται γενικά η ονομαστική τάση της πλευράς υψηλής-τάσης του δοκιμαστικού μετασχηματιστή να είναι ελαφρώς υψηλότερη από την τάση δοκιμής του δείγματος δοκιμής και το ονομαστικό ρεύμα του να μην είναι χαμηλότερο από το μέγιστο ρεύμα χωρητικότητας του δείγματος δοκιμής. Οι συσκευές μέτρησης και προστασίας είναι απαραίτητος εξοπλισμός για τη διεξαγωγή δοκιμών τάσης αντοχής στη συχνότητα ισχύος. Οι συνήθεις συσκευές μέτρησης περιλαμβάνουν διάκενο μπάλας, ηλεκτροστατικό βολτόμετρο, περιέλιξη μέτρησης του δοκιμαστικού μετασχηματιστή, μετασχηματιστή υψηλής τάσης και χωρητικό διαιρέτη τάσης συχνότητας ισχύος. Η ευρέως χρησιμοποιούμενη μέθοδος μέτρησης επί του παρόντος είναι η χρήση ενός χωρητικού διαιρέτη τάσης συχνότητας ισχύος συνδεδεμένο σε ένα βολτόμετρο αιχμής. Για να αποφευχθεί η πρόκληση αδικαιολόγητης ζημιάς στον εξοπλισμό δοκιμής και στο δείγμα δοκιμής από το υπερβολικό ρεύμα και την υπέρταση που προκαλείται από τη διάσπαση του δείγματος δοκιμής, θα πρέπει γενικά να λαμβάνονται ορισμένες μέθοδοι για την προστασία τους κατά τη δοκιμή τάσης αντοχής στη συχνότητα ισχύος. Οι συνήθεις μέθοδοι προστασίας περιλαμβάνουν την εισαγωγή μιας αντίστασης με μια ορισμένη τιμή αντίστασης σε σειρά μεταξύ του δοκιμαστικού μετασχηματιστή και του δείγματος δοκιμής, τη σύνδεση του προστατευτικού σφαιρικού διακένου παράλληλα με το δείγμα δοκιμής και την εγκατάσταση συσκευών προστασίας από υπέρταση και υπερένταση στην πλευρά χαμηλής τάσης του δοκιμαστικού μετασχηματιστή.
2. Ζητήματα που πρέπει να σημειωθούν στη δοκιμή αντοχής σε τάση
Πρώτον, εάν ένα σετ γεννήτριας χρησιμοποιείται ως πηγή ισχύος για τη δοκιμή αντοχής τάσης, θα πρέπει να δοθεί ιδιαίτερη προσοχή στο φαινόμενο αυτοδιέγερσης της γεννήτριας. Πριν από τη δοκιμή, το ρεύμα χωρητικότητας του συστήματος θα πρέπει να υπολογιστεί με βάση την χωρητικότητα του δοκιμασμένου μετασχηματιστή και θα πρέπει να επιλεγεί μια κατάλληλη τιμή αντίδρασης αντιστάθμισης. Δεύτερον, επιλέξτε το κατάλληλο όργανο μέτρησης που πληροί τις απαιτήσεις ακρίβειας με βάση την τιμή της τάσης αντοχής του δείγματος δοκιμής. Κατά την επιλογή ενός διαιρέτη τάσης, θα πρέπει να δίνεται προσοχή στις απαιτήσεις τοποθέτησης του διαιρέτη τάσης, ειδικά στην επιλογή πλευρικών οργάνων χαμηλής{{3}τάσης. Ο μετρητής κορυφής που χρησιμοποιείται για τη βαθμονόμηση δεν πρέπει να αντικατασταθεί με άλλα μοντέλα οργάνων. Διαφορετικά, θα επηρεάσει την αναλογία διαιρέτη τάσης και θα προκαλέσει σημαντικά σφάλματα μέτρησης.
Η προστατευτική αντίσταση χρησιμοποιείται για τον περιορισμό του ρεύματος βραχυκυκλώματος-όταν χαλάσει ο δοκιμασμένος μετασχηματιστής. Εάν η προστατευτική αντίσταση δεν είναι συνδεδεμένη σε σειρά, ισοδυναμεί με το απευθείας βραχυκύκλωμα του δοκιμαστικού μετασχηματιστή σε υψηλότερη τάση εξόδου όταν ο δοκιμασμένος μετασχηματιστής χαλάσει, κάτι που θα δημιουργήσει μεγάλο ρεύμα βραχυκυκλώματος-και θα προκαλέσει βλάβη στον δοκιμαστικό μετασχηματιστή. Θα προκύψουν επικίνδυνες ταλαντώσεις στο τύλιγμα υψηλής{4}τάσης, με αποτέλεσμα υπέρταση τόσο στο δείγμα δοκιμής όσο και στο δοκιμαστικό μετασχηματιστή. Επομένως, είναι πολύ απαραίτητο να περιοριστεί το ρεύμα βραχυκυκλώματος στην επιτρεπόμενη τιμή, επομένως πρέπει να συνδεθεί μια προστατευτική αντίσταση και η τιμή αντίστασής της γενικά λαμβάνεται ως το όριο ρεύματος βραχυκυκλώματος εντός του επιτρεπόμενου επιπέδου.
