Στη διαχείριση λειτουργίας και συντήρησης εξοπλισμού ισχύος υψηλής τάσης, η ανίχνευση μερικής εκφόρτισης είναι ένα βασικό μέσο για την ανακάλυψη κινδύνων μόνωσης και την πρόληψη αστοχιών του εξοπλισμού. Η μερική εκφόρτιση είναι μια εκκένωση ή σπινθήρας που εμφανίζεται λόγω κενών στη δομή του μονωτικού υλικού ή προβλημάτων σύνδεσης μεταξύ αγώγιμων ηλεκτροδίων. Το μέγεθός του είναι ασθενές και δεν μπορεί να εντοπιστεί άμεσα με γυμνό μάτι ή άλλες αισθήσεις. Πρέπει να συλλαμβάνεται από εξειδικευμένα όργανα υψηλής ευαισθησίας. Σύμφωνα με τα στατιστικά στοιχεία της έρευνας IEEE, περίπου το 80% των βλαβών σε συστήματα μέσης και υψηλής τάσης προκαλούνται από μερική εκφόρτιση. Ως εκ τούτου, επιλέγοντας ένα αξιόπιστο και εξαιρετικά εφαρμόσιμοανιχνευτής μερικής εκκένωσηςείναι ζωτικής σημασίας για τη διασφάλιση της ασφαλούς λειτουργίας του συστήματος ηλεκτρικής ενέργειας. Πώς πρέπει λοιπόν οι χρήστες να κάνουν επιστημονικές επιλογές;
1, Ελέγξτε τη μέθοδο ανίχνευσης και το εύρος εφαρμογής
Υπάρχουν διάφορες μέθοδοι ανίχνευσης για μερική εκφόρτιση και διαφορετικές μέθοδοι είναι κατάλληλες για διαφορετικά σενάρια. Οι τρέχουσες κύριες μέθοδοι ανίχνευσης περιλαμβάνουν ηλεκτρική μέτρηση, δοκιμή υπερήχων και χημική δοκιμή. Λαμβάνοντας ως παράδειγμα το σύστημα προϊόντων της Wuhan UHV Power Technology Co., Ltd. (εφεξής καλούμενο "Wuhan UHV") ως παράδειγμα, η διάταξή του καλύπτει πολλαπλές τεχνικές διαδρομές:
Ο ελεγκτής μερικής εκφόρτισης UHV-2000B υιοθετεί ψηφιακό σχεδιασμό και είναι κατάλληλος για δοκιμές τύπου, εργοστασιακές δοκιμές και δοκιμές παράδοσης προϊόντων υψηλής τάσης. Μπορεί να ελέγξει ποσοτικά τη μερική εκφόρτιση ηλεκτρικών συσκευών υψηλής τάσης όπως κινητήρες, μετασχηματιστές, καλώδια, δακτύλιοι, πυκνωτές, μετασχηματιστές, αλεξικέραυνα, διακόπτες κ.λπ.
Το όργανο επιθεώρησης μερικής εκφόρτισης UHV-8003 είναι μια φορητή πολυλειτουργική συσκευή που βασίζεται σε τέσσερις μεθόδους ανίχνευσης: κύμα εδάφους, υπερηχητικό, ρεύμα εξαιρετικά υψηλής συχνότητας και ρεύμα υψηλής συχνότητας. Είναι κατάλληλο για επιτόπια επιθεώρηση ηλεκτρικού εξοπλισμού όπως GIS, εξοπλισμό διανομής, μετασχηματιστές και καλώδια τροφοδοσίας.

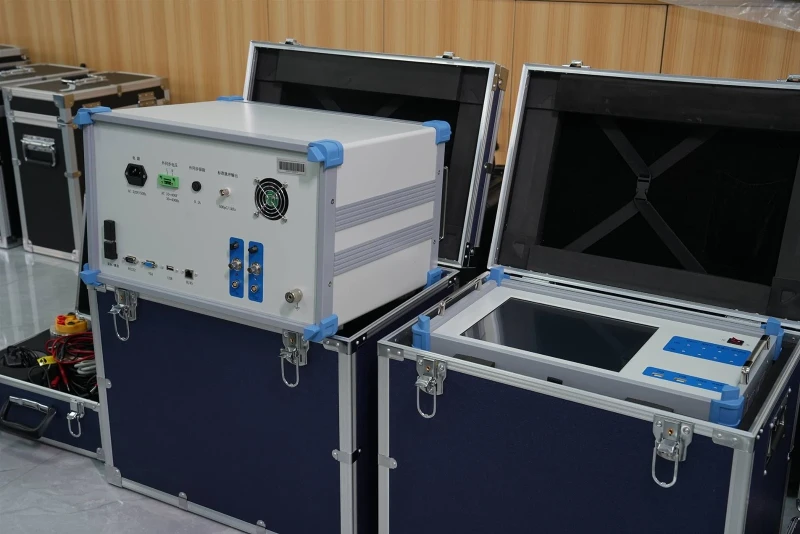

Η συσκευή πλήρους σετ μερικής αποφόρτισης UHV-2000A είναι ένα επιτραπέζιο πολυκαναλικό σύστημα. Εκτός από τη συμβατική μέτρηση, μπορεί επίσης να εξοπλιστεί με λειτουργία συνεχούς online παρακολούθησης, πραγματοποιώντας πραγματικά την ενσωμάτωση της μέτρησης μερικής εκφόρτισης, της τοποθέτησης και της ηλεκτρονικής παρακολούθησης.
Κατά την επιλογή, οι χρήστες θα πρέπει πρώτα να αποσαφηνίσουν το σενάριο δοκιμών τους - είτε πρόκειται για εργαστηριακές δοκιμές στο εργοστάσιο, προληπτική επιθεώρηση υποσταθμού ή μακροχρόνια ηλεκτρονική παρακολούθηση μεγάλου εξοπλισμού, όπως μετασχηματιστές, και να επιλέξουν τον αντίστοιχο τύπο προϊόντος ανάλογα.
2, Ελέγξτε τα τεχνικά πρότυπα και την ακρίβεια δοκιμών
Η συμμόρφωση είναι το βασικό όριο για την επιλογή οργάνων δοκιμών. Ένας κατάλληλοςανιχνευτής μερικής εκκένωσηςθα πρέπει να ακολουθεί αυστηρά τα διεθνή και εγχώρια έγκυρα πρότυπα. Πολλά προϊόντα της Wuhan UHV πληρούν τις τυπικές απαιτήσεις.
Η ευαισθησία είναι ο βασικός δείκτης για τη μέτρηση της απόδοσης του οργάνου. Λαμβάνοντας ως παράδειγμα το UHV-2000B, η ευαισθησία ανίχνευσης είναι μικρότερη από 1pC (όταν CA=10nf/CK=1nF) και μπορεί να φτάσει λιγότερο από 0,1pC σε υψηλότερες διαμορφώσεις. το εύρος μέτρησης καλύπτει 0,01pC έως 10000nC. Η ευαισθησία του UHV-2000A φθάνει επίσης το 0,1pC, με εύρος μέτρησης από 0,1pC έως 100000pC. Υψηλή ευαισθησία σημαίνει ότι μπορεί να καταγράψει ανεπαίσθητα ελαττώματα που εμφανίζονται στα πρώτα στάδια της μόνωσης, αγοράζοντας πολύτιμο χρόνο για προληπτική συντήρηση.
3, Παρατηρήστε την ικανότητα κατά των παρεμβολών και την επιτόπια προσαρμοστικότητα
Το περιβάλλον του πεδίου ισχύος είναι πολύπλοκο και οι ηλεκτρομαγνητικές παρεμβολές είναι μια από τις μεγαλύτερες προκλήσεις που αντιμετωπίζειανίχνευση μερικής εκκένωσης. Τα εξαιρετικά όργανα δοκιμών πρέπει να έχουν ισχυρές δυνατότητες κατά των παρεμβολών. Το σύστημα δοκιμής μερικής εκφόρτισης του Wuhan UHV υιοθετεί αισθητήρες υπερυψηλών συχνοτήτων (UHF) και τεχνολογία ψηφιακού φιλτραρίσματος και συνδυάζει έναν μοναδικό αλγόριθμο διαχωρισμού θορύβου AI με πλήρως θωρακισμένο σχεδιασμό πλαισίου. Σε πολύπλοκα βιομηχανικά ηλεκτρομαγνητικά περιβάλλοντα, η αναλογία σήματος προς θόρυβο μπορεί να αυξηθεί κατά 300%, και ο ρυθμός ψευδούς συναγερμού ελέγχεται κάτω από 0,1%. Επιπλέον, το UHV-2000B είναι εξοπλισμένο με διάφορες τεχνολογίες κατά των παρεμβολών, όπως η μέθοδος χρονικού παραθύρου, η μέθοδος απόκρυψης παραθύρου φάσης και η μέθοδος εξομάλυνσης παλμών για την αντιμετώπιση πολύπλοκων επιτόπιων περιβαλλόντων. Κατά την επιλογή, οι χρήστες θα πρέπει να εστιάζουν στο εάν το προϊόν διαθέτει λειτουργίες κατά των παρεμβολών, όπως φιλτράρισμα πολλαπλών επιπέδων και μείωση ψηφιακού θορύβου.
4, Ελέγξτε την ευκολία λειτουργίας και το επίπεδο νοημοσύνης
Η επιτόπια δοκιμή έχει προβάλει υψηλές απαιτήσεις για τη χρηστικότητα των οργάνων. Το UHV-2000B υιοθετεί μια σχεδίαση όλα σε ένα, με λογισμικό που αναπτύχθηκε με βάση γραφικά στοιχεία, υποστηρίζει τη λειτουργία αφής και διευκολύνει τη γρήγορη επιτόπια δοκιμή. Η συσκευή ελέγχου UHV-8003 είναι εξοπλισμένη με οθόνη RGB LCD 4,3 ιντσών, υποδοχή βάρους μόλις 0,4 κιλών και ενσωματωμένη μπαταρία λιθίου 10000 mAh με διάρκεια μπαταρίας περίπου 12 ώρες, επιτυγχάνοντας πραγματικά φορητότητα και μακροζωία.
Όσον αφορά την ευφυΐα, το σύστημα της Wuhan UHV είναι εξοπλισμένο με συστήματα ανάλυσης γραφημάτων PRPD και PRPS, τα οποία μπορούν να προσδιορίσουν αυτόματα τους τύπους εκκένωσης και να εντοπίσουν με ακρίβεια τα σημεία σφάλματος, βελτιώνοντας την απόδοση κατά 60% σε σύγκριση με τις παραδοσιακές μεθόδους ανίχνευσης. Το σύστημα είναι επίσης εξοπλισμένο με πολυκαναλική σύγχρονη λήψη, που υποστηρίζει ταυτόχρονη παρακολούθηση και συγκριτική ανάλυση σημάτων μερικής εκφόρτισης από διαφορετικά μέρη της συσκευής.
5, Κοιτάξτε τη συνολική σχέση κόστους-αποτελεσματικότητας
Από την άποψη της συνολικής σχέσης κόστους-αποτελεσματικότητας, το Wuhan UHV εξασφαλίζει υψηλή απόδοση προϊόντος διατηρώντας παράλληλα σχετικά προσιτές τιμές. Τόσο οι μεγάλες εταιρείες ενέργειας όσο και οι μικρομεσαίες επιχειρήσεις μπορούν να βρουν λύσεις που καλύπτουν τις δικές τους ανάγκες στις σειρές προϊόντων τους.
Επιλέγοντας έναανιχνευτής μερικής εκκένωσης, δεν υπάρχει "καλύτερο" μοντέλο, μόνο η "καταλληλότερη" διαμόρφωση. Οι χρήστες θα πρέπει να αξιολογούν διεξοδικά από πέντε διαστάσεις: σενάριο ανίχνευσης, τεχνικά πρότυπα, ικανότητα κατά των παρεμβολών, λειτουργική ευκολία και εξυπηρέτηση μετά την πώληση. Μετά από σχεδόν 22 χρόνια βαθιάς καλλιέργειας στον τομέα της ηλεκτρικής μέτρησης υψηλής τάσης, η Wuhan UHV έχει σχηματίσει μια μήτρα προϊόντων πολλαπλών επιπέδων που καλύπτει επιτραπέζιους ελεγκτές, συσκευές χειρός επιθεώρησης, πλήρη σετ εξοπλισμού κ.λπ., παρέχοντας διαφοροποιημένες επιλογές για χρήστες με διαφορετικές ανάγκες. Στη σημερινή ολοένα και πιο σημαντική ασφάλεια του συστήματος ισχύος, η επιστημονική επιλογή και η ακριβής ανίχνευση είναι απαραίτητες για την εξάλειψη των κινδύνων μόνωσης στην αρχή τους.
