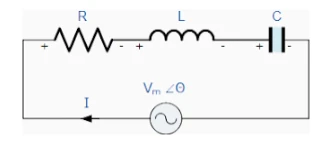

Σε ένα κύκλωμα RLC σειράς, όταν η τιμή επαγωγής του επαγωγέα είναι ίση με την τιμή χωρητικότητας του πυκνωτή, εμφανίζεται ένα σημείο συχνότητας, με άλλα λόγια, X μεγάλο=X C. Το σημείο όπου συμβαίνει αυτό ονομάζεται σημείο συχνότητας συντονισμού, (ƒ - r) και καθώς αναλύουμε τη σειρά κυκλωμάτων αντηχήσεως συχνότητας RLC, αυτή η σειρά κυκλωμάτων αντηχήσεως συχνότητας RLC.
Καθώς η συχνότητα πλησιάζει στο άπειρο, η αντίδραση του επαγωγέα θα αυξηθεί επίσης προς το άπειρο και τα στοιχεία του κυκλώματος λειτουργούν σαν ανοιχτό κύκλωμα. Ωστόσο, καθώς η συχνότητα πλησιάζει το μηδέν ή το DC, η αντίδραση του επαγωγέα θα μειωθεί στο μηδέν, προκαλώντας το αντίθετο αποτέλεσμα, όπως ένα βραχυκύκλωμα. Αυτό σημαίνει ότι η αντίδραση του επαγωγέα είναι ανάλογη της συχνότητας, μικρότερη στις χαμηλές συχνότητες και μεγαλύτερη στις υψηλές συχνότητες.

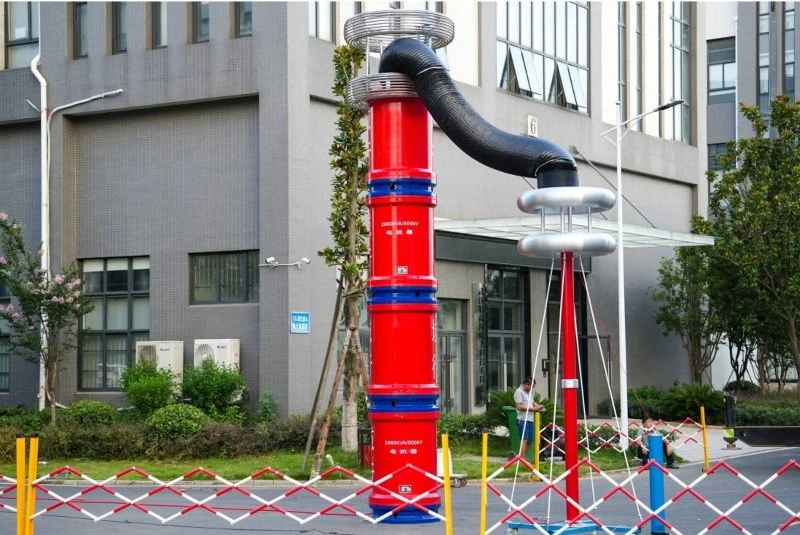

Η κύρια διαφορά μεταξύσυντονισμός σειράς (επίσης γνωστός ως συσκευή δοκιμής συντονισμού σειράς μεταβλητής συχνότητας)και παράλληλος συντονισμός είναι ότι λόγω του σχηματισμού κυκλωμάτων αποθήκευσης ενέργειας, υπάρχει μεγάλη ποσότητα κυκλοφορούντος ρεύματος και η κατεύθυνσή του μετά την καμπύλη ρεύματος συντονισμού σειράς είναι ακριβώς αντίθετη.
Όταν η συχνότητα πλησιάζει το άπειρο, η αντίδραση του πυκνωτή θα μειωθεί στο μηδέν, αναγκάζοντας τα στοιχεία του κυκλώματος να λειτουργούν σαν ένας ιδανικός αγωγός 0 Ω. Ωστόσο, καθώς η συχνότητα πλησιάζει το μηδέν ή το επίπεδο συνεχούς ρεύματος, η αντίδραση του πυκνωτή θα αυξηθεί γρήγορα στο άπειρο, αναγκάζοντάς τον να ασκήσει μεγάλη αντίσταση όπως μια κατάσταση ανοιχτού κυκλώματος. Για οποιαδήποτε δεδομένη τιμή χωρητικότητας, αυτό σημαίνει ότι η αντίδραση χωρητικότητας είναι αντιστρόφως ανάλογη της συχνότητας.
Όταν XL=XC, δύο ίσες και ίσες αντιδράσεις αλληλοεξουδετερώνονται. Και το σημείο όπου τέμνονται δύο καμπύλες αντίδρασης στο σχήμα δείχνει συντονισμό στο κύκλωμα AC.
Λάβετε υπόψη ότι όταν η αντίδραση χωρητικότητας κυριαρχεί στο κύκλωμα, η ίδια η καμπύλη σύνθετης αντίστασης έχει υπερβολικό σχήμα. Ωστόσο, όταν η αντίδραση επαγωγής κυριαρχεί στο κύκλωμα, λόγω της γραμμικής απόκρισης του XL, η καμπύλη είναι ασύμμετρη. Επομένως, εάν η σύνθετη αντίσταση του κυκλώματος είναι στην ελάχιστη τιμή της κατά τη διάρκεια του συντονισμού, η είσοδος του κυκλώματος πρέπει να είναι στη μέγιστη τιμή του. Ένα από τα χαρακτηριστικά του αηχηρή σειράΤο κύκλωμα είναι ότι η είσοδος είναι πολύ υψηλή, αλλά αυτό μπορεί να είναι κακό επειδή η πολύ χαμηλή τιμή αντίστασης κατά τη διάρκεια του συντονισμού σημαίνει ότι το ρεύμα του κυκλώματος μπορεί να είναι πολύ επικίνδυνο.
Η καμπύλη απόκρισης συχνότητας του αηχηρή σειράΤο κύκλωμα δείχνει ότι το μέγεθος του ρεύματος είναι συνάρτηση της συχνότητας. Όταν απεικονίζεται σε ένα γράφημα, μπορεί να φανεί ότι η απόκριση ξεκινά από σχεδόν το μηδέν και φτάνει στη μέγιστη συχνότητα συντονισμού στο I MAX=I. Το R γίνεται άπειρο με το ƒ και μετά μειώνεται πάλι κοντά στο μηδέν. Ως αποτέλεσμα, ακόμη και στον συντονισμό, το πλάτος της τάσης C κατά μήκος του επαγωγέα L και του πυκνωτή C μπορεί να είναι πολύ μεγαλύτερο από την τάση τροφοδοσίας, επειδή είναι ίσα και αλληλοεξουδετερώνονται όταν είναι αντίθετα. Δεδομένου ότι το κύκλωμα συντονισμού σειράς λειτουργεί μόνο στη συχνότητα συντονισμού, αυτός ο τύπος κυκλώματος ονομάζεται επίσης κύκλωμα δέκτη επειδή η σύνθετη αντίσταση του κυκλώματος είναι στο ελάχιστο κατά τη διάρκεια του συντονισμού, καθιστώντας εύκολη την αποδοχή μιας συχνότητας ίσης με τη συχνότητα συντονισμού του. Το ρεύμα. Το φαινόμενο συντονισμού σε ένα κύκλωμα σειράς είναι επίσης γνωστό ως "συντονισμός τάσης".
